DTU(Data Transfer Unit 或 Data Terminal Unit)数据采集装置是工业自动化与物联网领域的核心设备，负责实现物理世界数据的远程采集、处理与传输。其工作原理可分为以下核心环节：

一、DTU的组成与功能模块

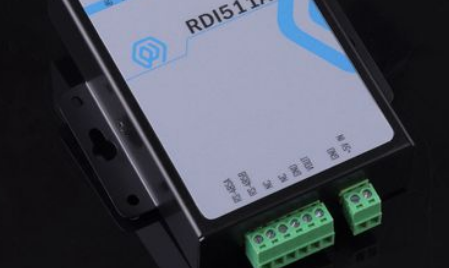

DTU

DTU通过多模块协同实现数据采集、处理与传输，关键组件包括：

1. 数据采集模块

通过传感器接口(RS232/RS485等)连接温度、压力、流量等传感器，采集模拟或数字信号。

内置信号调理电路和模数转换器(ADC)，将模拟信号转换为数字信号(如将4-20mA电流信号转为数字值)。

2. 数据处理模块

微处理器执行数据清洗、压缩、加密及算法处理(如滤波、异常检测)。支持复杂逻辑运算，例如实时剔除无效数据或触发预警。

采用透明转换技术：将串口原始数据(如Modbus-RTU)封装为TCP/IP数据包，保持数据内容不变。

3. 通信模块

支持多协议传输：TCP/IP(高可靠性)、UDP(高速低延迟)、MQTT(低功耗物联网)、HTTP/HTTPS(安全云交互)等。

无线技术覆盖4G/5G、NB-IoT、LoRa;有线方式包括以太网，适应不同场景需求。

4. 存储与安全模块

配备闪存/硬盘，实现断网续传(缓存未发送数据)。

支持AES-128/256加密，保障数据传输机密性与完整性。

5. 电源与管理模块

宽电压输入(如9-36V DC)，适应工业环境电压波动。

提供Web界面、串口/USB等管理接口，便于远程配置与监控。

二、数据采集与处理流程

DTU工作流程分为五阶段，形成闭环：

1. 数据采集

传感器实时生成模拟信号(如热电偶电压)或数字信号(如开关状态)，通过RS485等接口输入DTU。

例如：温度传感器将物理量转为0-5V电压信号，DTU通过ADC转换为数字值(如25.3℃)。

2. 信号转换与预处理

模拟信号经ADC量化后，进行格式化清洗(如剔除超范围值)。

数字信号直接解析，如Modbus寄存器数据提取。

3. 智能处理

微处理器执行压缩(减少50%数据量)、加密(AES算法)、逻辑判断(如压力超限触发报警)。

支持边缘计算：在本地完成均值计算、阈值比对，减少云端负载。

4. 数据传输

数据封装为IP包，通过无线网络发送至云平台/服务器。例如：

MQTT模式：DTU作为发布者，将数据推送至阿里云等MQTT服务器。

透明传输模式：原始数据直接打包为TCP/UDP包，不经解析。

采用心跳包机制维持连接稳定性，断网时自动重传。

5. 远程控制与反馈

接收服务器指令(如“关闭阀门”)，通过继电器输出控制执行器。

形成“采集-传输-控制”闭环，实现远程自动化。

三、关键技术与协议支持

1. 通信协议适配

协议类型特点应用场景

TCP/IP 高可靠、支持心跳监测电力监控、关键设备控制

MQTT 低带宽、发布/订阅模式智能家居、环境监测

Modbus 工业标准、支持RTU/TCP转换 PLC、仪表设备集成

UDP 高速、低延迟视频监控、实时数据流

DTU通过协议栈灵活切换，例如将现场Modbus-RTU设备数据转为Modbus-TCP，接入以太网。

2. 数据处理技术

数据压缩：采用差分编码或轻量算法(如LZ77)，减少流量消耗。

安全机制：AES加密防止数据篡改，SSL/TLS保障传输层安全。

3. 断网续传与边缘存储

数据优先写入本地存储模块，网络恢复后自动补传，避免数据丢失。

存储容量设计支持72小时以上缓存(视采样频率而定)。

四、典型应用场景

工业监控(如矿用设备)

连接矿用开关、流量计，通过4G网络传输数据至调度中心，实现设备状态实时监控。

智慧水利

在偏远泵站部署DTU，采集水位、流量数据，经NB-IoT传输至云平台，支持远程补水控制。

能源管理

微电网中DTU采集光伏逆变器数据，通过定制APP分析发电效率。

五、技术演进趋势

5G与边缘计算融合：利用5G低延迟特性，实现毫秒级控制响应;边缘计算提升本地决策能力。

多协议融合：支持OPC UA、CoAP等新兴协议，增强设备兼容性。

AI集成：内置轻量级AI模型(如异常检测算法)，实现预测性维护。

结论

DTU的工作原理本质是**“端-管-云”协同**：

端：通过标准化接口采集多源数据，完成信号转换与边缘处理;

管：依托多协议通信与安全机制，实现高效可靠传输;

云：与服务器/云平台交互，支撑数据应用与远程控制。
